电镀cbn砂轮,电镀磨齿cbn砂轮,电镀螺旋齿磨砂轮

沈阳中科砂轮 15004018640
产品展示
产品名称:单齿电镀齿轮砂轮 产品品牌:沈阳中科 产品类别:电镀CBN砂轮 浏览次数:1
分享:
赞一下 2
文章概述:

..............................................................................................................................................................................................................................................................................................................................................................


电镀磨齿砂轮替代进口

中科采用独特加工工艺,电镀产品可以替代进口产品,特别适合大批量、高精度、高效率磨削

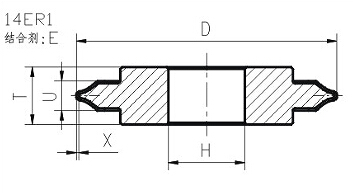

单齿电镀砂轮图纸



电镀砂轮工艺设计



..............................................................................................................................................................................................................................................................................................................................................................



电镀磨齿砂轮磨削实例

中科磨削齿轮的电镀砂轮分为单齿、双齿,可根据客户详细要求定制砂轮,以下为客户定制砂轮的参数表仅供参考。

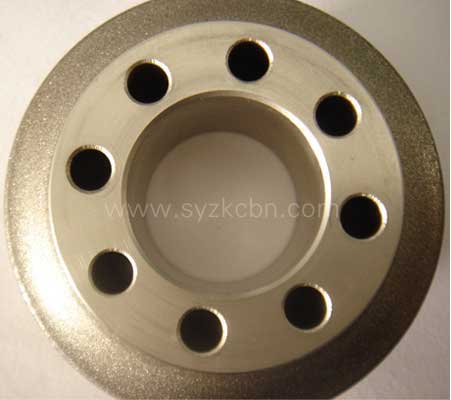

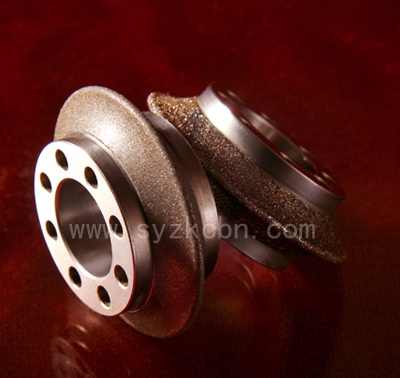

电镀螺旋齿磨砂轮图片


产品说明

偏航变桨驱动器齿轮磨削

磨削产品

1.5MW太阳轮系列5、3MW行星轮系列5

砂轮特点

大磨削比,长寿命,高效率

砂轮类型

圆柱直齿设计

砂轮类型

单齿精磨、双齿粗磨

齿轮标准

ISO  5~6

齿轮粗糙度

Ra1.6

齿廓斜率误差fha

0.0085

齿向斜率误差fhβ

0.01

齿距偏差fpt:

0.01

砂轮使用周期

粗1800件、精1100件

磨削设备

KAPP-KX1


..............................................................................................................................................................................................................................................................................................................................................................

电镀磨齿砂轮应用

电镀磨齿砂轮主要在变速箱齿轮、减速机齿轮、液压泵定转子、风能发电增速机齿轮、工业空气压缩机蜗杆、等速万向节等成型磨削领域应用。配套KAPP设备磨削指标可替代进口。

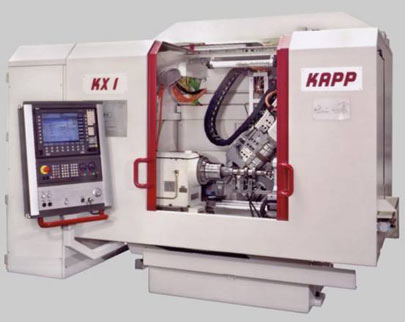

配套KAPP设备




..............................................................................................................................................................................................................................................................................................................................................................



电镀砂轮磨削工件现场

采用电镀磨齿砂轮对齿轮进行磨削成型加工,达到普通砂轮所不能达到的加工效率和精度,完成时可实现对磨削工件齿形达到0.0085微米以下

齿轮及电镀砂轮装夹


电镀砂轮齿轮磨削


电镀砂轮螺旋齿轮磨削



..............................................................................................................................................................................................................................................................................................................................................................

沈阳中科优势一览


批量生产

采用砂轮的成型使用自行研制设计和加工的组合磨具,以及自主研制砂轮超高速回转试机的使用,确保了产品批量生产质量。

替代进口

齿向、齿距在0.005微米以下,粗糙度达到0.8微米以下。并达到国际同类产品先进水平。填补国内生产电镀cbn成型磨齿砂轮的空白,解决依赖进口的问题。

供货周期

外供货周期及服务上,我所产品的供货周期为15天,而其它厂家的供货周期为1-2月。服务上我们频繁走访客户,快速对应客户的各种要求。

节能环保

采用的结合剂,对磨料把持性比较好,几乎无废削产生,对环境无污染,加工后废弃物主要以铁屑为主,可回收。同时,砂轮修整量少,只有1/100毫米,磨削过程无粉尘。属节能减排的环保型产品。

先进设备

沈阳中科采用先进的生产检测设备:多功能加工中心、动平衡检测仪、三坐标检测仪等保障批量生产和产品质量。中科动平衡仪测量精度高,稳定性好,抗干扰能力强,平衡精度G0.2-G0.46,并且产品出口至美国、俄罗斯、日本、德国等国家。
